打磨作业装置是吊装在打磨列车底部的整体机构,又称打磨小车。打磨列车上所有的机械设备与动力机构等的配置目的,最终都是为了保证打磨小车能够状态良好地进行打磨作业。由于打磨作业时打磨铁屑飞扬,环境恶劣,粉尘污染严重,造成一系列故障和隐患,改进方案如下:
1.将原有防尘圈和导向套的过盈配合更改为了嵌入式安装。

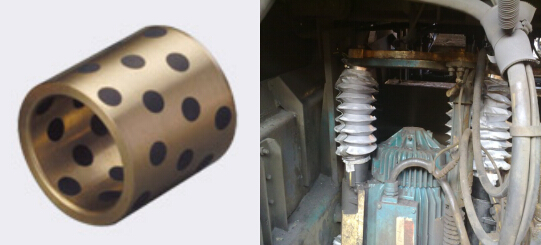

2.取消原有注油式润滑的结构,改用了自润滑铜套。
3.在导向套外面增加一个防尘套。
4.实验用的导向套是用的焊接件,现改成铸钢件。
5.导向套安装底面加工采用胎具定位,使配合精度跟高。
6.减小了导向柱与导向套的配合间隙。
